En 2024, les chiffres publiés par le BARPI ont recensé 400 accidents et 829 incidents dans les installations industrielles françaises, avec une statistique glaçante : 27 % des accidents ont eu des conséquences humaines directes. Deux d’entre eux se sont révélés mortels, tous deux liés à des travaux par point chaud en zone ATEX mal sécurisée. Ces drames rappellent que les atmosphères explosives ne tolèrent aucune approximation technique. Face à ce constat, une question technique se pose pour tout responsable HSE : comment neutraliser efficacement le risque d’explosion dès le point d’émission des poussières combustibles, avant qu’elles ne forment un nuage critique dans l’atelier ? La réponse se trouve dans le principe même de la captation à la source, dont l’efficacité mesurée dépasse largement celle de la ventilation générale pour maintenir les concentrations sous les seuils explosifs.
Ce contenu est fourni à titre informatif. Respectez les normes ATEX en vigueur et consultez un expert certifié avant toute intervention sur vos installations.
Vos 4 priorités ATEX avant de choisir votre système :
- Identifier votre zonage ATEX (21 ou 22) et le type de poussières manipulées pour déterminer le seuil LIE spécifique à respecter
- Vérifier la certification EN 16770 et le marquage ATEX visible de tout équipement de captation avant installation
- Dimensionner le débit selon vos postes émissifs pour atteindre une réduction minimale de 85 % de la concentration locale
- Prévoir la maintenance préventive tracée pour garantir la conformité dans le temps lors des audits CARSAT
Dans les ateliers industriels manipulant du bois, des métaux légers ou des produits organiques, le risque ATEX n’est pas théorique. Il se matérialise dès qu’une couche de poussières combustibles atteint une concentration critique dans l’air ambiant.
Contrairement aux idées reçues, augmenter le débit de ventilation générale ne résout pas le problème à la source. La dilution d’air traite l’ensemble du volume de l’atelier, mais néglige les concentrations locales autour des machines, là où le risque d’inflammation est maximal.
ATEX et atmosphères explosives : les enjeux critiques en atelier industriel
Le sigle ATEX désigne les atmosphères explosives, zones où un mélange de combustible (poussières ou gaz) et de comburant (oxygène de l’air) peut s’enflammer en présence d’une source d’énergie. Dans le cadre des poussières, cette concentration critique porte un nom technique précis : la LIE, ou Limite Inférieure d’Explosivité.
Pour répondre immédiatement à cette question centrale, voici le mécanisme technique en synthèse :
La captation à la source aspire les poussières combustibles directement au point d’émission (à moins de 30 cm), empêchant ainsi la formation de nuages explosifs dans l’atelier. Contrairement à la ventilation générale qui dilue l’air globalement, elle maintient les concentrations locales sous le seuil LIE, avec une efficacité mesurée entre 85 et 95 % selon les retours d’expérience industriels.
Selon la démarche de prévention ATEX détaillée par l’INRS, la hiérarchie des mesures de protection s’organise en trois niveaux : empêcher la formation de l’atmosphère explosive (priorité absolue), éviter son inflammation, puis limiter les effets d’une explosion. La captation à la source intervient sur le premier niveau, le plus efficace juridiquement et techniquement.
La réglementation française transpose la directive européenne 2014/34/UE à travers les articles R4227-42 à R4227-54 du Code du travail. Ces textes imposent une évaluation des risques d’explosion formalisée dans le DRPE (Document Relatif à la Protection contre les Explosions), document obligatoire pour toute entreprise manipulant des substances combustibles.
Les zones ATEX se classent selon la fréquence d’apparition des nuages explosifs : zone 20 pour une présence permanente, zone 21 pour une occurrence fréquente, et zone 22 pour une apparition occasionnelle. La majorité des ateliers de menuiserie, métallurgie légère et transformation agroalimentaire relèvent de cette dernière catégorie, ce qui n’atténue en rien l’obligation de conformité technique.
Prenons une situation classique : un atelier de 30 salariés produisant du mobilier en bois génère des poussières de ponçage en continu. Malgré une ventilation générale correctement dimensionnée, les mesures trimestrielles révèlent régulièrement des dépassements du seuil LIE autour des ponceuses. Ce phénomène s’explique par la physique même de la dilution d’air : le renouvellement global traite l’atelier dans son ensemble, mais n’empêche pas les concentrations locales de grimper pendant les phases de production intensive. La captation à la source, en intervenant directement au point d’émission, permet de résoudre ce problème récurrent : l’installation de bras extracteurs sur chaque ponceuse ramène les concentrations sous le seuil LIE et restaure la conformité ATEX sans modifier la ventilation générale existante.
Les retours d’expérience compilés dans la base ARIA du guide Omega 36 publié par l’INERIS en octobre 2025, qui constitue la référence opérationnelle la plus récente en matière de prévention ATEX, montrent que les secteurs les plus exposés incluent la chimie de synthèse, l’agroalimentaire, la plasturgie, la transformation des métaux et du bois, ainsi que l’utilisation de peintures, colles et adhésifs. Autant de domaines où la captation à la source devient une obligation technique, pas un simple confort.
Captation à la source : comment elle neutralise les risques ATEX au point d’émission ?
La captation à la source aspire les polluants à leur point d’émission, avant dispersion dans l’air ambiant, contrairement à la ventilation générale qui dilue l’air globalement. Cette approche traite des concentrations élevées sur un volume réduit, avec une efficacité de filtration de 85 à 95 % selon les configurations industrielles.
Face à la complexité croissante des normes ATEX et des exigences de zonage, la mise en place de systèmes certifiés devient incontournable. Les fabricants spécialisés en traitement de l’air industriel proposent désormais des gammes modulaires intégrant dès la conception les dispositifs de sécurité obligatoires : extincteurs automatiques, conduits antistatiques, filtres résistants à la déflagration. Cette intégration native des exigences EN 16770 garantit une conformité pérenne sans nécessiter de modifications ultérieures coûteuses.
Comparons cette approche à la ventilation générale : imaginez une cuisine où vous ouvrez la fenêtre pour évacuer les odeurs de cuisson, contre une hotte aspirante placée juste au-dessus de la plaque. La fenêtre dilue progressivement l’air vicié, mais la hotte capture directement les fumées à leur source. En atelier, la différence est similaire, mais les conséquences d’une captation insuffisante ne se limitent pas à un inconfort olfactif : elles engagent la sécurité des opérateurs et la responsabilité pénale de l’employeur.

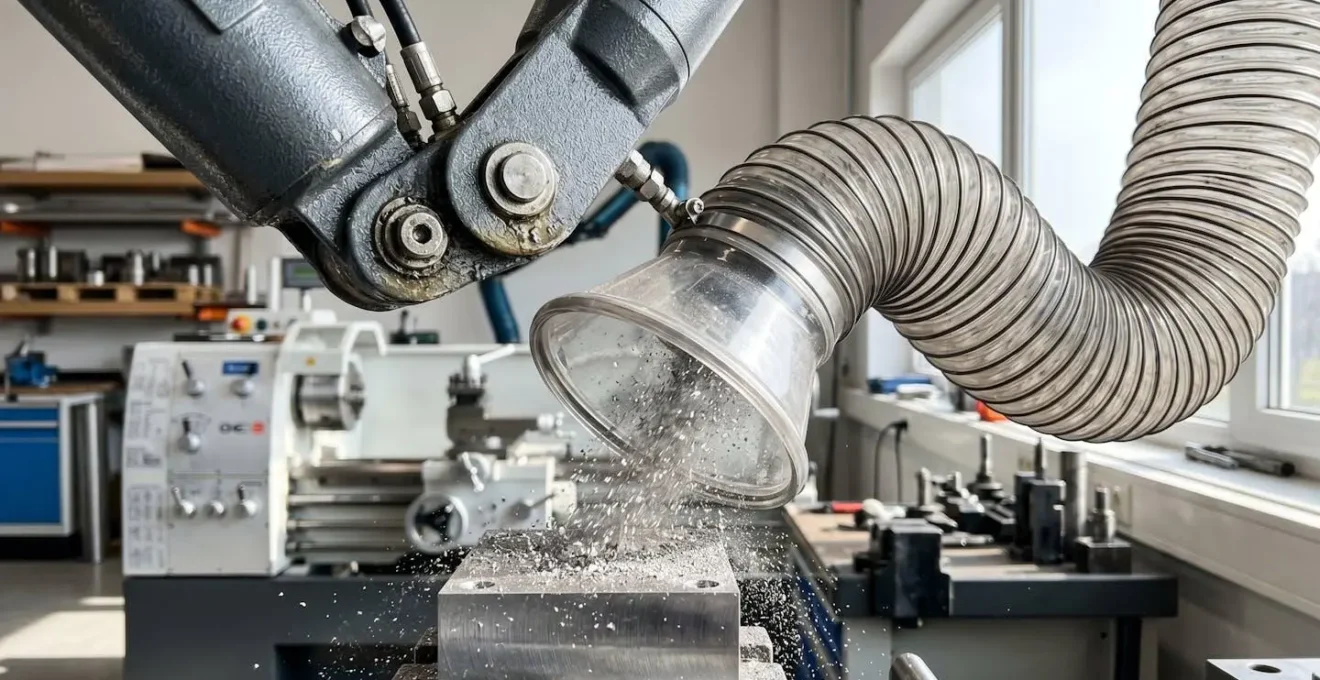

Les systèmes de captation à la source se déclinent en plusieurs configurations selon les besoins : bras extracteurs articulés pour les postes de soudure ou meulage, hottes de captage enveloppantes pour les machines de découpe, ou encore tables aspirantes pour les opérations de ponçage manuel. Chaque dispositif doit être dimensionné en fonction de deux paramètres critiques : la vitesse de capture minimale (généralement comprise entre 0,5 et 1,5 m/s selon le type de poussières) et la distance entre le point d’émission et la bouche d’aspiration.
Sur ce dernier point, les guides techniques INRS recommandent une distance maximale de 30 cm pour garantir une efficacité optimale. Au-delà, la dispersion des poussières dans l’air ambiant devient trop importante pour être maîtrisée par l’aspiration seule, et le système perd son avantage décisif sur la ventilation générale.
Dans les faits, un atelier de métallurgie équipé de captation à la source sur chaque poste de meulage peut réduire de plus de 90 % la concentration de poussières métalliques au point d’émission selon les mesures terrain observées, là où une ventilation générale classique plafonne autour de 40 à 50 % de réduction globale d’après les études de ventilation industrielle. Cette différence n’est pas anecdotique : elle détermine souvent le passage d’une zone ATEX 22 (occasionnelle) à une zone sans classification, avec toutes les simplifications réglementaires et techniques que cela implique.
Captation source vs ventilation générale : analyse comparative pour la conformité ATEX
Les données terrain montrent qu’un système bien conçu ne se résume pas à un choix binaire entre captation locale et ventilation globale. En réalité, la conformité ATEX impose une analyse multicritères intégrant l’efficacité de réduction des concentrations, les coûts énergétiques d’exploitation et les exigences normatives spécifiques à chaque zone.
La captation à la source traite les polluants dans un rayon restreint autour du point d’émission, ce qui permet de maintenir des débits d’aspiration élevés sur un volume réduit. En pratique industrielle, cela se traduit par une élimination locale de 85 à 95 % des poussières combustibles, contre 30 à 50 % pour une ventilation générale par dilution selon les retours d’expérience industriels.
Cette différence s’explique par la physique des écoulements d’air : une ventilation générale renouvelle l’air de l’atelier en créant un flux global, mais ne peut empêcher les accumulations temporaires autour des machines en fonctionnement. La captation locale, elle, intercepte les particules avant même qu’elles n’atteignent le volume respiratoire des opérateurs ou ne se dispersent dans l’atelier.
Contrairement à l’idée reçue selon laquelle multiplier les points de captation augmente la consommation énergétique, les systèmes localisés présentent généralement un meilleur rendement que la ventilation générale. La raison tient au volume d’air traité : aspirer 1 000 m³/h sur un poste de travail consomme moins qu’assurer 10 renouvellements par heure sur un atelier de 500 m³.
Les observations du marché situent le retour sur investissement d’un système de captation à la source entre 3 et 5 ans, en intégrant les économies d’énergie, la réduction des arrêts de production liés aux non-conformités, et l’amélioration des conditions de travail qui limite l’absentéisme pour troubles respiratoires.
La norme EN 16770 encadre spécifiquement les dépoussiéreurs destinés aux atmosphères explosives. Elle impose trois exigences techniques majeures : un système d’extinction automatique intégré pour neutraliser toute inflammation naissante, une étanchéité garantie pour résister à une surpression explosive, et une résistance mécanique validée par essais.
En zone ATEX, installer un filtre standard sans marquage conforme constitue une non-conformité grave, sanctionnable lors des audits CARSAT par une mise en demeure immédiate. La ventilation générale, elle, ne nécessite pas de certification spécifique ATEX si elle n’intègre pas de composants en zone classée, mais ne permet pas à elle seule d’obtenir la conformité réglementaire en présence de poussières combustibles.
Le choix entre captation à la source et ventilation générale nécessite une analyse multicritères précise. Le tableau ci-dessous synthétise ces différences techniques pour faciliter votre décision selon le profil de votre atelier.
Données comparatives récoltées et mises à jour en janvier 2026.
| Critère | Captation à la source | Ventilation générale | Impact ATEX |
|---|---|---|---|
| Efficacité réduction concentration locale | 85-95 % au point d’émission | 30-50 % globale atelier | Conformité zone 22 facilitée |
| Coût énergétique | Faible (volume traité réduit) | Élevé (renouvellement total atelier) | ROI 3-5 ans via économies |
| Conformité EN 16770 zone ATEX | Obligatoire avec marquage ATEX | Non applicable (sauf composants en zone) | Certification nécessaire captation seule |
| Maintenance préventive | Tous les 3-6 mois (filtres, tests) | Annuelle (vérification débit) | Traçabilité obligatoire captation ATEX |
| Flexibilité évolution layout | Modulaire (bras déplaçables) | Fixe (réseau conduits) | Adaptation rapide aux changements process |
Pour approfondir les aspects techniques des solutions de ventilation locale industrielle, des ressources spécialisées détaillent les différentes configurations possibles selon les secteurs d’activité et les contraintes d’implantation.
Exigences normatives EN 16770 pour systèmes de captation en zone ATEX
La norme EN 16770, dans sa version en vigueur, fixe le cadre technique obligatoire pour les dépoussiéreurs installés en atmosphère explosive. Elle ne se contente pas d’exiger un marquage ATEX visible : elle impose trois piliers de sécurité dont le non-respect entraîne un refus de certification.
Tout dépoussiéreur certifié EN 16770 pour zone ATEX doit intégrer un dispositif d’extinction automatique capable de neutraliser une inflammation naissante en moins de 150 millisecondes. Ces systèmes, classés ST1 (Suppression Technology de type 1), détectent la surpression caractéristique d’une déflagration et déclenchent instantanément l’injection d’un agent extincteur (généralement du bicarbonate de sodium) dans le volume du filtre.
Dans les faits, cette technologie transforme un risque d’explosion en simple incident maîtrisé, sans propagation à l’atelier. Les retours d’expérience industriels montrent que les systèmes ST1 bien entretenus offrent une fiabilité supérieure à 99 % lors des tests périodiques obligatoires.
La structure même du dépoussiéreur doit résister à une surpression explosive normalisée, validée par essais en laboratoire accrédité. Les joints, trappes de visite et conduits d’aspiration font l’objet de tests d’étanchéité spécifiques pour garantir qu’aucune flamme ne puisse s’échapper en cas d’inflammation interne.
Cette exigence explique pourquoi un filtre industriel standard, même performant en filtration, ne peut être installé en zone ATEX : sa conception mécanique ne prévoit pas la résistance aux contraintes explosives, et son utilisation expose l’employeur à des sanctions pénales en cas d’incident.
La conformité ATEX ne se joue pas uniquement à l’installation. Elle se maintient dans le temps grâce à un programme de maintenance préventive tracé dans un registre accessible lors des audits. Les équipements certifiés EN 16770 nécessitent généralement une vérification tous les 3 à 6 mois selon l’intensité d’utilisation, incluant le contrôle des filtres, le test de l’étanchéité des conduits, la vérification du système d’extinction automatique et les mesures de concentration de poussières.
Cette traçabilité n’est pas une formalité administrative : elle constitue la preuve documentée que l’installation reste conforme aux exigences réglementaires entre deux audits CARSAT. En cas d’incident, l’absence de registre de maintenance à jour aggrave considérablement la responsabilité de l’employeur.
Les responsables HSE doivent vérifier trois points critiques avant tout achat d’équipement de captation pour zone ATEX : la présence physique du marquage ATEX sur l’équipement, la disponibilité du certificat de conformité EN 16770 émis par un organisme notifié, et l’engagement du fournisseur sur la maintenance préventive avec formation des opérateurs. Négliger l’un de ces trois points expose l’entreprise à une mise en demeure immédiate lors du prochain contrôle réglementaire.
L’erreur la plus fréquemment observée dans les audits ATEX consiste à installer un extracteur standard en zone classée, en pariant sur l’absence de contrôle. Dans les faits, les CARSAT régionales intensifient leurs campagnes d’inspection sur les atmosphères explosives depuis 2024, et le taux de détection des non-conformités lors des premières visites reste élevé selon les observations terrain. Le coût d’une mise aux normes forcée sous mise en demeure s’avère systématiquement supérieur à l’investissement initial dans une solution certifiée.
Vos questions sur la captation à la source en environnement ATEX
Les questions techniques suivantes reviennent systématiquement lors des projets de mise en conformité ATEX.
Quelle est la différence concrète entre zone ATEX 21 et zone 22 pour choisir mon système ?
Zone 21 désigne les emplacements où des nuages de poussières explosives se forment fréquemment (plusieurs fois par semaine, voire quotidiennement), ce qui nécessite des équipements renforcés avec redondance des systèmes de sécurité. Zone 22 concerne les atmosphères explosives occasionnelles (hebdomadaires ou mensuelles), autorisant des configurations standard certifiées EN 16770 sans redondance obligatoire. La majorité des ateliers de menuiserie, métallurgie légère et transformation agroalimentaire relèvent de la zone 22, ce qui simplifie le choix technique sans réduire les exigences de conformité.
Un simple extracteur d’atelier suffit-il ou faut-il absolument du matériel certifié ATEX ?
En zone ATEX (20, 21 ou 22), la réglementation impose obligatoirement des équipements certifiés avec marquage ATEX visible et conformité EN 16770 validée par organisme notifié. Un extracteur standard présente plusieurs risques juridiques et techniques : moteur électrique non antistatique pouvant générer des étincelles, absence d’extinction automatique en cas d’inflammation, et structure non résistante à la surpression explosive. Son installation en zone ATEX constitue une non-conformité grave sanctionnable par mise en demeure immédiate lors des audits CARSAT, avec responsabilité pénale de l’employeur en cas d’incident.
Quel budget prévoir pour mettre aux normes ATEX un atelier de 200-300 m² ?
Pour un atelier de cette surface avec 4 à 6 postes émissifs de poussières, l’investissement global se situe généralement entre 45 000 et 80 000 €, incluant le système de captation à la source (bras extracteurs ou hottes), l’unité de filtration certifiée EN 16770, l’installation par entreprise qualifiée, et la mise en service avec formation des opérateurs. Ce montant varie selon la nature des poussières manipulées (bois, métaux, organiques), la configuration des réseaux d’aspiration et les options de sécurité choisies. Le retour sur investissement se situe entre 3 et 5 ans via les économies d’énergie, la conformité réglementaire évitant les sanctions, et la réduction de l’absentéisme lié aux troubles respiratoires.
Quelle maintenance faut-il prévoir pour garder la conformité ATEX dans le temps ?
La maintenance préventive obligatoire intervient tous les 3 à 6 mois selon l’intensité d’utilisation et le type de poussières traitées. Elle inclut la vérification de l’état des filtres avec remplacement si colmatage détecté, le test d’étanchéité des conduits et raccords, le contrôle fonctionnel du système d’extinction automatique, et les mesures de concentration de poussières dans l’atelier pour valider l’efficacité du système. Chaque intervention doit être tracée dans un registre de maintenance accessible lors des audits CARSAT, avec conservation des preuves (factures, rapports de mesure, certificats de conformité). L’absence de traçabilité documentée constitue une non-conformité sanctionnable, indépendamment de l’état réel des équipements.
La captation à la source peut-elle remplacer totalement la ventilation générale de l’atelier ?
Non, les deux systèmes répondent à des objectifs complémentaires. La captation à la source traite les émissions locales de poussières combustibles pour garantir la conformité ATEX et maintenir les concentrations sous le seuil LIE au point d’émission. La ventilation générale, elle, assure le renouvellement d’air global nécessaire au confort thermique, à l’évacuation du CO₂ et à la dilution des polluants résiduels non captés. Cependant, pour la conformité ATEX en zone 22, un système de captation à la source correctement dimensionné peut suffire à lui seul si les mesures de concentration démontrent le respect des seuils réglementaires. La ventilation générale reste alors recommandée pour le confort, mais non obligatoire au titre de la prévention explosion.
Ces interrogations techniques reflètent les préoccupations quotidiennes des responsables HSE confrontés à la mise en conformité ATEX. Au-delà des certifications et des chiffres, la captation à la source représente avant tout une stratégie de prévention primaire : neutraliser le risque à sa naissance, avant qu’il ne devienne une menace pour l’atelier et ses occupants.
Captation ATEX : vos 3 priorités avant l’investissement
La captation à la source réduit les risques ATEX en atelier grâce à un principe simple mais radical : aspirer les poussières combustibles au point d’émission, dans un rayon de 30 cm maximum, pour empêcher la formation de concentrations explosives dans l’air ambiant. Cette efficacité mesurée entre 85 et 95 % dépasse largement celle de la ventilation générale par dilution, qui plafonne à 40-50 % de réduction globale.
Les trois exigences normatives EN 16770 structurent le choix d’un système conforme : système d’extinction automatique ST1, étanchéité validée par essais de résistance à la surpression, et maintenance préventive tracée dans un registre accessible lors des audits. Négliger l’une de ces trois conditions expose l’entreprise à une mise en demeure immédiate et aggrave la responsabilité pénale de l’employeur en cas d’incident.
Le retour sur investissement d’une installation de captation à la source se situe entre 3 et 5 ans, en intégrant les économies d’énergie (traitement d’un volume réduit contre renouvellement total de l’atelier), la conformité réglementaire évitant les sanctions CARSAT, et l’amélioration des conditions de travail réduisant l’absentéisme pour troubles respiratoires. Ce calcul économique s’ajoute à l’enjeu de sécurité, qui reste la priorité absolue dans les environnements ATEX.
Votre prochaine étape consiste à identifier précisément votre zonage ATEX (zone 21 ou 22), à répertorier les types de poussières manipulées pour déterminer les seuils LIE spécifiques, et à solliciter un audit technique auprès d’un bureau de contrôle accrédité pour dimensionner la solution adaptée à vos postes émissifs. Les données de 2024 publiées par le BARPI rappellent que 27 % des accidents industriels ont eu des conséquences humaines : la captation à la source ne relève pas de l’optimisation facultative, mais de la prévention obligatoire.
